Нефтеперерабатывающий комплекс как объект централизованного диспетчерского управления
Нефтеперерабатывающий комплекс объединяет десятки взаимосвязанных технологических и инженерных систем.

Производственная инфраструктура и исходная задача

«ЛУКОЙЛ-Нижегороднефтеоргсинтез» — крупное нефтеперерабатывающее предприятие с глубокой автоматизацией технологических процессов. В проектных материалах выделены пять основных производственных комплексов: производство моторных топлив; выпуск нефтебитумов и парафинов; каталитический крекинг; товарно-сырьевое производство; обслуживание технологических установок.

До модернизации многие установки имели собственные локальные операторные. Это усложняло получение единой картины производства, взаимодействие между сменами и централизованное обслуживание вычислительной техники. Проект единой операторной, начатый в 2010 году, должен был объединить управление объектами в одном диспетчерском центре и при этом отделить операторские рабочие места от серверов и промышленных компьютеров.

По данным ТЗ, к единой операторной подключено около 20 технологических объектов, обрабатывается более 50 000 технологических сигналов и организовано свыше 25 рабочих мест. Помимо операторов установок, в центре работают диспетчер предприятия, начальники смен производств и дежурный инженер АСУ ТП. Такая плотность функций требует многомониторных постов, быстрого доступа к основным и резервным системам и предсказуемого восстановления работы при отказе отдельного компонента.

Трёхуровневая архитектура АСУ ТП

Большинство технологических установок построено по классической трёхуровневой модели. На нижнем уровне работают датчики, анализаторы, расходомеры, электроприводы, исполнительные механизмы и другие полевые приборы. Они формируют первичные данные о ходе процесса и исполняют команды управления.

Средний уровень образуют промышленные контроллеры и распределённые системы ввода-вывода. Здесь выполняются регулирование, логическое управление, аварийные алгоритмы и выдача команд исполнительным механизмам.

На верхнем уровне находятся серверы SCADA и DCS, архивные серверы, инженерные станции, операторские АРМ и диспетчерские консоли. Именно здесь оператор взаимодействует с системой через мониторы, клавиатуру, мышь, аудио и USB-периферию — и именно верхний уровень становится основной зоной применения KVM.

В исходных материалах перечислены Honeywell Experion PKS, Siemens PCS 7, Siemens S7-400H и ET200M, а также WinCC и MicroSCADA для отдельных технологических и инженерных контуров. При модернизации инфраструктура дополняется российскими системами автоматизации, поэтому KVM-слой должен оставаться независимым от конкретной SCADA или DCS и передавать стандартные пользовательские интерфейсы.

Как организована единая операторная

Оператор технологической установки наблюдает мнемосхемы, аварийные сообщения, тренды и состояние оборудования. Начальник смены контролирует сразу несколько установок и получает сводную информацию. Диспетчер предприятия отслеживает движение сырья, загрузку производств, выпуск продукции, переключения и взаимодействие подразделений. Инженер АСУ ТП отвечает за серверы, контроллеры, SCADA, архивы и резервирование.

На одном посту могут одновременно использоваться DCS, SCADA, система тревог, архив трендов, видеонаблюдение, производственная связь, документация, журналы смены и корпоративные приложения. Типовое рабочее место оснащается одним или двумя мониторами; для отдельных задач применяются конфигурации с четырьмя и большим количеством экранов. При этом основная вычислительная техника размещается не в операторном зале, а в серверной или защищённой производственной зоне.

Развитие KVM-инфраструктуры Evetron

Согласно ТЗ, оборудование Evetron начали активно использовать в проекте с 2014 года. На первом этапе применялись модели первого поколения для одного и двух мониторов: ADC 1U2, ADC 2U2, ADF 1U2 и ADF 2U2. Использовались линии по витой паре и оптоволокну.

По мере развития операторной основным решением для двухмониторных постов стал Evetron LHFC 2U2AR-RED-SK. Удлинитель передаёт два HDMI-видеосигнала, USB, звук и управляющие интерфейсы, поддерживая разрешение до 3840 × 2160 @ 30 Гц. Для рабочих мест с четырьмя видеоканалами может применяться LHFC 4U2AR-RED-SK.

Передатчики, приёмники и разделение зон

Передающие модули Tx устанавливаются рядом с промышленными компьютерами, серверами и другими источниками сигнала. Приёмные модули Rx располагаются на рабочих местах в центре управления. Между зонами передаются видео, USB, аудио и служебные интерфейсы. В операторном зале остаются только мониторы и устройства управления, а системные блоки обслуживаются централизованно в помещениях с контролируемым доступом и охлаждением.

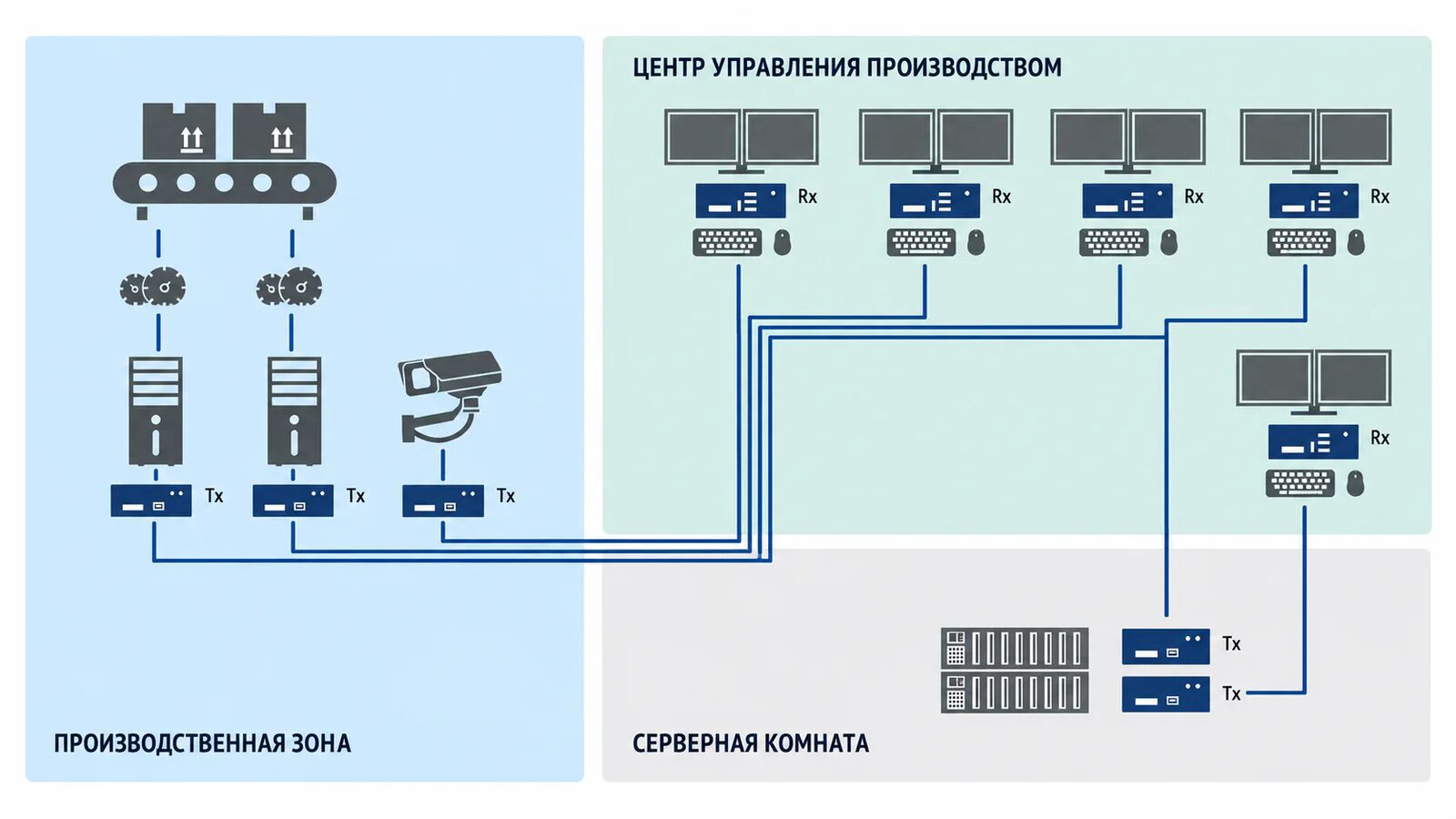

Схема KVM-инфраструктуры Evetron между производственной зоной, центром управления и серверной
Принципиальная архитектура: источники в производственной и серверной зонах связаны с многомониторными рабочими местами через передатчики Tx и приёмники Rx.

Соединения «точка-точка» и матричная коммутация

Для закреплённого рабочего места используется соединение «точка-точка»: конкретный передатчик связан с конкретным приёмником. Такая схема понятна в эксплуатации и подходит для постоянного доступа оператора к одной станции.

Когда один источник должен быть доступен нескольким специалистам или оператору требуется переключаться между разными АРМ, применяется Evetron LHFC 2U2AR-RED-SK-SW. Матричная архитектура позволяет назначать источники рабочим местам, готовить дублирующие посты, распределять доступ между оператором, диспетчером и инженером, а также добавлять новые узлы без физической перекоммутации каждого рабочего места.

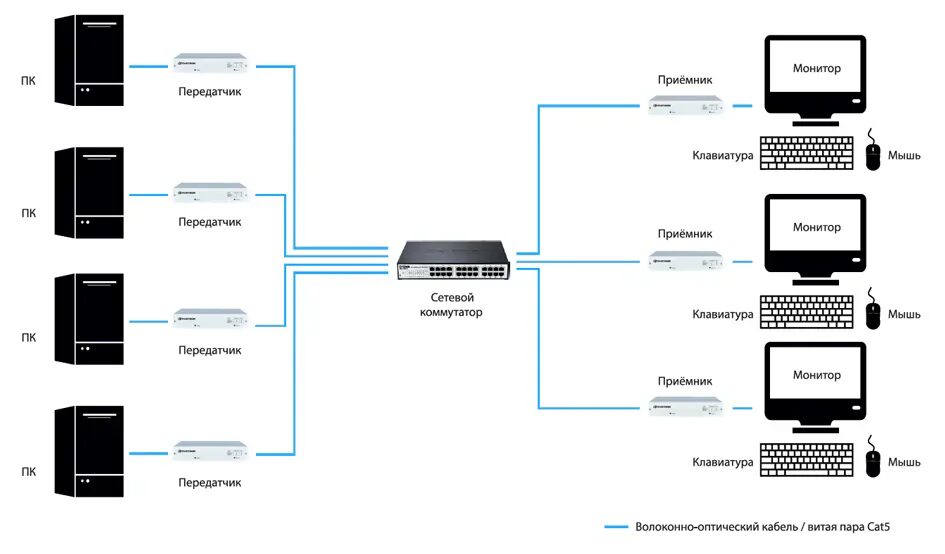

Общий принцип матричной KVM-коммутации между компьютерами и рабочими местами
Общий принцип матричной KVM-системы: несколько источников распределяются между несколькими рабочими местами через сеть.

Связь с трубопроводной и товарно-сырьевой диспетчеризацией

Нефтеперерабатывающий завод работает в общей логистической цепочке. Диспетчерским службам необходимо контролировать приём нефти, качество и коммерческий учёт сырья, резервуарный парк, давление и расход, режимы перекачки и отгрузку продукции. Поэтому единая операторная взаимодействует со смежными системами магистрального трубопроводного транспорта и товарно-сырьевого производства.

Для таких сценариев особенно важны круглосуточная доступность информации, единый порядок переключения на резервные станции и возможность разместить рабочие места диспетчеров вдали от вычислительных ресурсов. Тот же архитектурный принцип применяется в транспортных диспетчерских, центрах управления движением и других распределённых системах мониторинга.

Где применяется KVM на предприятии

  • единая операторная и рабочее место диспетчера предприятия;
  • операторские технологических установок и посты начальников смен;
  • инженерные станции АСУ ТП и помещения обслуживания;
  • серверные и аппаратные с контролируемым физическим доступом;
  • резервные и дублирующие рабочие места;
  • диспетчерские товарно-сырьевого производства;
  • очистные сооружения и другие удалённые инженерные объекты.

Эксплуатационный эффект

  • Комфорт операторов: в зале нет системных блоков, уменьшаются шум, тепловыделение и количество кабелей.
  • Централизованное обслуживание: серверы и станции доступны инженеру в техническом помещении без вмешательства в работу смены.
  • Резервирование: заранее предусмотренный пост можно назначить нужному источнику при регламентных работах или отказе.
  • Информационная безопасность: физический доступ к вычислительной технике отделён от пользовательского рабочего места.
  • Масштабирование: новые источники и посты добавляются последовательно, по мере ввода технологических объектов.
  • Непрерывность: диспетчерская работает без постоянного физического доступа операторов к компьютерам и серверам.

Что учитывать при проектировании

Состав KVM-системы определяется не только количеством рабочих мест. До подбора оборудования фиксируются число и интерфейсы мониторов, разрешение и частота кадров, расстояния между зонами, тип линии, USB-периферия, аудиоканалы, требования к резервному питанию, права доступа и сценарий переключения на запасной источник.

Специалисты Evetron могут подготовить схему от отдельных соединений «точка-точка» до распределённой матричной системы. Для обсуждения исходных данных и подбора оборудования используйте форму обратной связи.
